Třístupňová napěťová a frekvenční ochrana UF300 (bez převodníku)
- Kompletní specifikace
- Ke stažení
- Související zboží2
- Třístupňová napěťová a frekvenční ochrana UF300 (bez převodníku)Skladem 8 ks5 868,50 Kč/ ks4 850 Kč bez DPH

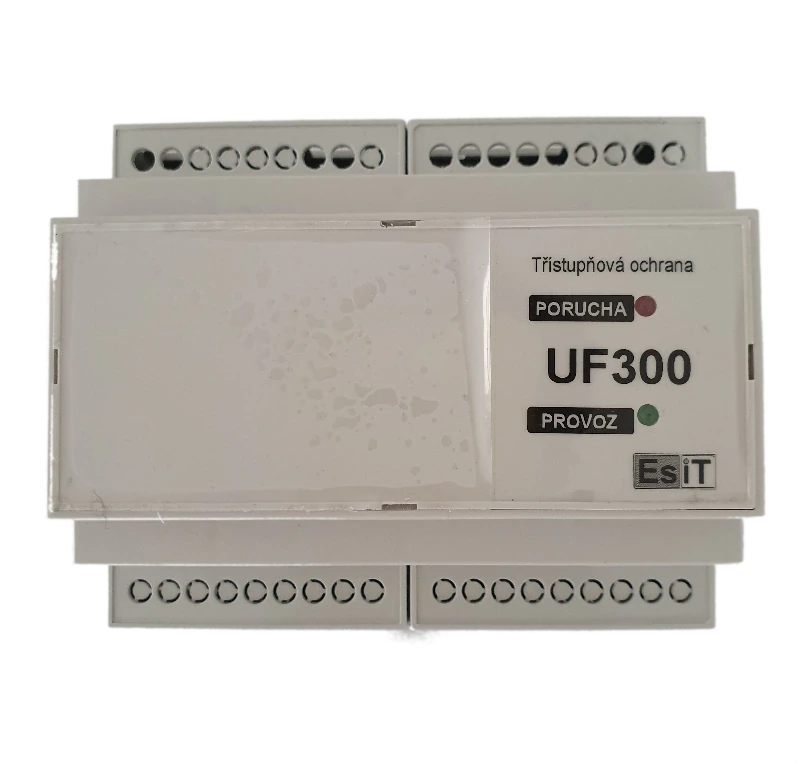

UF300 – třístupňová napěťová a frekvenční ochrana
v případě její poruchy. Měří frekvenci a napětí ve všech fázích a při odchylce mino povolené meze
po nastaveném čase odpíná. K opětovnému připojení dojde po nastavené době po odeznění poruchy.
pracovník s příslušnou elektrotechnikou kvalifikací.
Popis UF300
S rozvojem a neustálým zvyšováním počtu fotovoltaických elektráren vznikl požadavek okamžitého odpojení FVE při poruše sítě a opětovného připojení po definovaném čase po odeznění poruchy. UF300 slouží tedy pro ochranu sítě před nežádoucími účinky malých zdrojů připojených k síti a zároveň jako ochrana těchto zdrojů před účinky poruch sítě. U větších elektráren je požadavek ze strany rozvodných závodů vybavit FVE ochranou třístupňovou.
To řeší zařízení UF300. Obsahuje relé, které přes stykač připojuje FVE k síti. Měří napětí v jedné nebo ve třech fázích (lze zvolit) a frekvenci, pro obě veličiny lze nastavit dvě sady mezí a ke každé čas vybavení. Nastavení se provádí pomocí PC, přes rozhraní USB. PC aplikace dále zobrazuje aktuální hodnoty měřených veličin a stav přístroje. Dále je možné vyčíst až historii o chování přístroje. Aktuální stav ochrany je indikován dvěmi LED diodami.
Parametry
Zařízení má 8 kritérií které hlídá, přesáhne-li měřené napětí a frekvence kterýkoliv z nich, ochrana
vypne. Napětí lze zadávat v absolutních i procentuálních hodnotách, ta druhá se vždy vypočte.(1) Frekvence je měřena a vyhodnocována pouze ve fázi U1.
(2) Pro první stupeň nadpětí se používá 10-minutová hodnota odpovídající ČSN EN 50160.
Výpočet 10-minutové hodnoty odpovídá 10 minutové agregaci podle ČSN EN 61000-4-30, třídy S.
Tato funkce je založena na průměrné efektivní hodnotě napětí v intervalu 10 minut. Odchylka od
ČSN EN 61000-4-30 spočívá v klouzavém měřicím okně. Pro porovnání s vypínací mezí je
proveden výpočet nové 10-minutové hodnoty každé 3sec.
| Parametr | Značka | Standardní hodnota (Nastaveno z výroby) | Standardní hodnota (Nastaveno z výroby) |
| Provoz | volíte zda se má kontrolovat jen napětí U1 (pro malé elektrárny připojené na jednu fázi), nebo všechna. (třífázový provoz – nastaven z výroby) | ||
| Podpětí 1. stupeň | U< | 85 % / 196 V | 1,5 s |
| Podpětí 2. stupeň | U<< | 85 % / 196 V | 1,5 s |
| Nadpětí 1. stupeň | U> | 110 % / 253 V | 3,0 s |
| Nadpětí 2. stupeň | U>> | 115 % / 265 V | 1,0 s |
| Nadpětí 3. stupeň | U>>> | 120 % / 276 V | 0,1 s |
| Podfrekvence 1. stupeň | f< | 47,5 Hz | 0,5 s |
| Podfrekvence 2. stupeň | f<< | 47,5 Hz | 0,5 s |
| Nadfrekvence 1. stupeň | f> | 52,0 Hz | 0,5 s |
| Čas znovupřipojení | 1200 s | - | |
Schéma zapojení
| Popis | Význam |
| L3, L2, L1, N, PE | Svorky pro připojení měřených napětí |
| N, U | Svorky pro připojení napájecího napětí |
| RELÉ | Kontakt spínacího relé |
| USB | Konektor MINI USB „B“ pro připojení kabelu pro nastavení apod. |
| PROVOZ | Zelená LED signalizující, že přístroj je v provozu |
| PORUCHA | Červená LED signalizující poruchový stav |
